Состав установки
Установка включает следующее научное оборудование:Безоконный газовый источник изотопов водорода, магнитный электростатический спектрометр, криогенный комплекс с ожижителем гелия, вакуумные тестовые стенды, два экспериментальных зала. В дополнение, в задней части газового источника установлена прецизионная электронная пушка с энергией электронов до 35 кэВ, которая способна "прострелить" одновременно источник и спектрометр.
Помимо основного оборудования в распоряжении эксперимента имеется два вакуумных испытательных стенда, снабженные необходимой электроникой и вычислительной техникой.
Безоконный газовый источник трития с замкнутой циркуляцией рабочего газа; внутренние сверхпроводящие соленоиды длиной 5 метров в процессе монтажа:
Интегральный электростатический спектрометр с магнито-оптической адиабатической коллимацией, MAC-E filter:
1 - опоры спектрометра, 2 - входная и выходная чашки, 3 - теплые аксиальные обмотки, 4 - основной высоковольтный электрод, 5 - электроды под нулевым потенциалом, 6 - система детектора с охлаждением жидким азотом, 7 - набор сверхпроводящих магнитов.

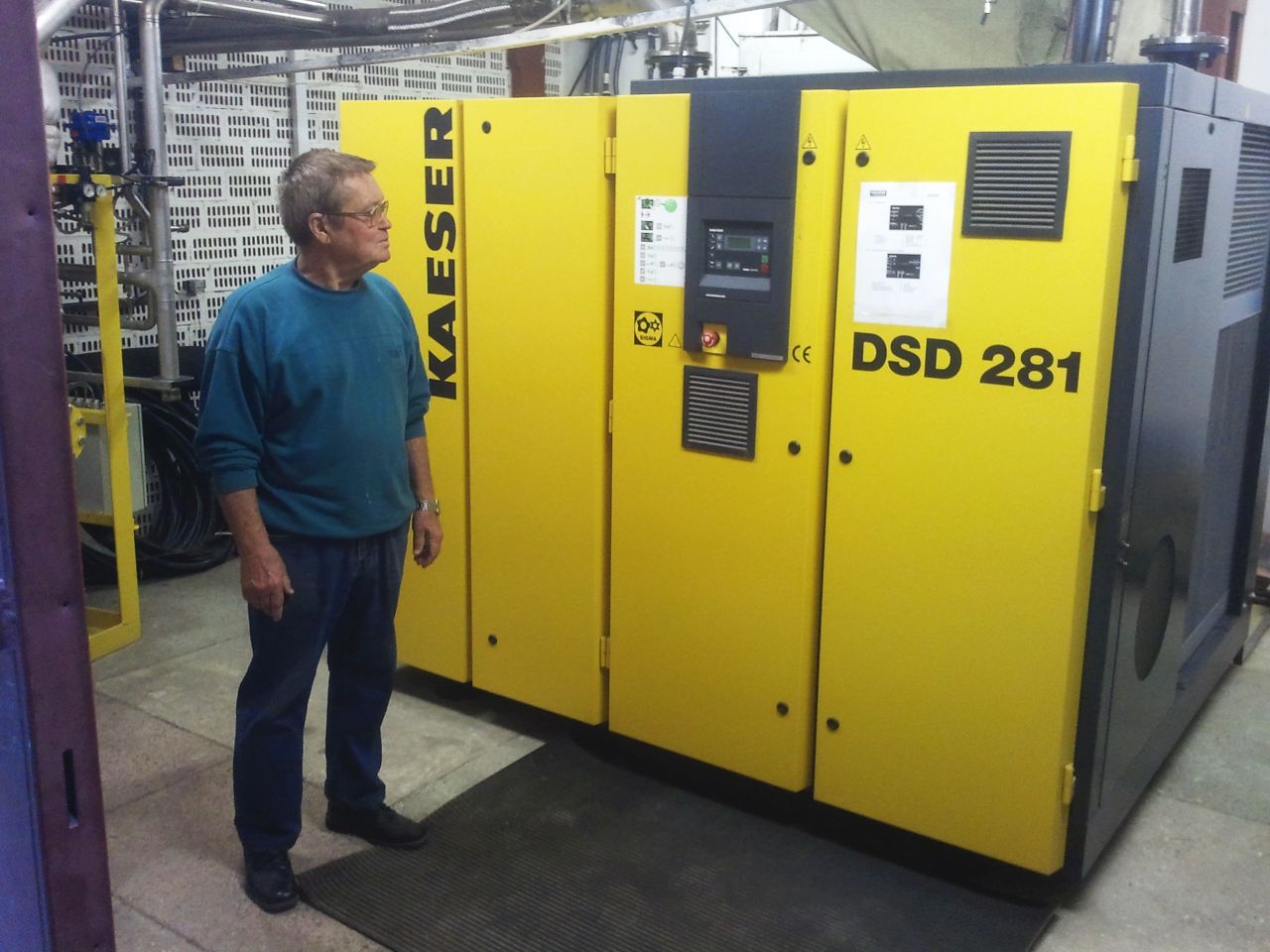

Криогенный комплекс с гелиевым ожижителем LINDE и компрессорной станцией:
Электронная пушка с энергией до 35 кэВ и разрешением 0.3 эВ, расположенная в дальней части газового источника:

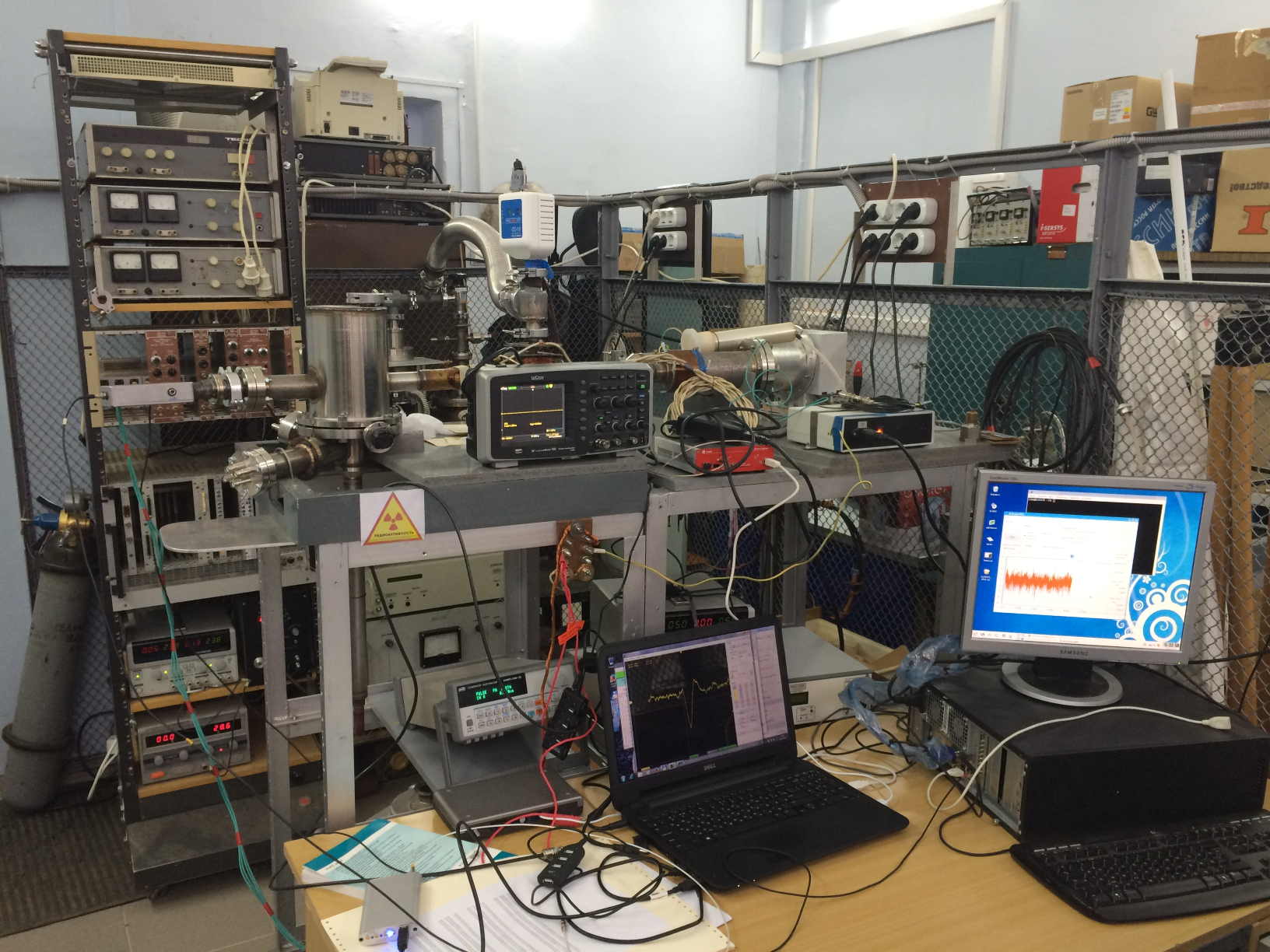

Одна из комнат оборудованная для вакуумных тестовых испытаний аппаратуры:
Вуумная камера для тестовых измерений в процессе монтажа:
Кроме этого, для поддержания в рабочем состоянии всех систем и обеспечения согласно КЗОТ соответствующих рабочих мест, в состав установки входит система холодного и горячего водоснабжения, а также отопление экспериментальных залов в холодный период.
